POUFNE
(po wypełnieniu)
Egz. pojedynczy
Nr ewid. ..................


(pieczęć przedsiębiorstwa)



WYTYCZNE TECHNICZNE   K-1.1

METRYKA MAPY

ZASADNICZEJ


Arkusz ................

Skala ..................





WARSZAWA 1980




Warszawa, dnia 27 marca 1980 r.

GŁÓWNY URZĄD GEODEZJI I KARTOGRAFII
ul. Jasna 2/4 skrytka pocztowa 145
tel. 26-42-21
00-950 WARSZAWA



Nr TE.4.422/K-1.1/80



   Zarządzeniem nr 2 Prezesa Głównego Urzędu Geodezji i Kartografii z dnia 9 lutego 1979 r. została wprowadzona do stosowania instrukcja techniczna "K-1 Mapa zasadnicza", w której to polecono stosowanie metryki mapy.

   W celu ujednolicenia sposobu sporządzania metryki mapy zasadniczej zatwierdzam załączony wzór metryki oznaczonej symbolem K-1.1.

Zał. 1.



D y r e k t o r
Biura Rozwoju Nauki i Techniki

mgr inż. Stanisław Różanka





Wzór metryki opracowano w Zakładzie Rozwoju Techniki Państwowego Przedsiębiorstwa Geodezyjno-Kartograficznego w Warszawie w roku 1980.

Opracowała
Teresa Rygiewicz




S P I S   T R E Ś C I

  str.
I.

Dane wyjściowe

3
II.

Fotogrametryczne zdjęcia lotnicze

9
III.

Osnowy nowozałożone

9
IV.

Konstrukcja

13
V.

Opracowanie fotomapy* - ortofotomapy*

13
VI.

Kopie błękitne (cyjanokopie)

14
VII.

Polowe opracowanie treści mapy

15
VIII.

Opracowanie pierworysu

16
IX.

Terenowe sprawdzenie pierworysu

17
X.

Nakładki tematyczne

17
XI.

Aktualizacja mapy

17


Zlecenie dotyczące prowadzenia metryki mapy zasadniczej

19




I. DANE WYJŚCIOWE

  1. DANE O SEKCJI MAPY

    a) Państwowy układ współrzędnych "1965".   Strefa ....................

    b) Średnia poprawka odwzorowawcza na arkuszu mapy

    1) liniowa ........... mm/km         2) powierzchniowa ............. m2/km2

    c) Państwowy układ wysokości normalnych odniesiony do zera mareografu w Kronsztadzie

    d) Zasadnicze cięcie warstwicowe ........................ m

    e) Szkic rozmieszczenia obrębów ewidencyjnych

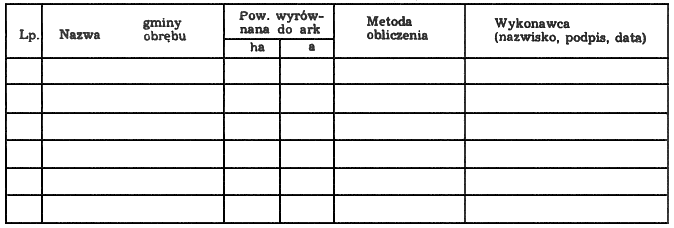

    f) Podział powierzchni arkusza na obręby

  2. OSNOWY GEODEZYJNE POZIOME I WYSOKOŚCIOWE

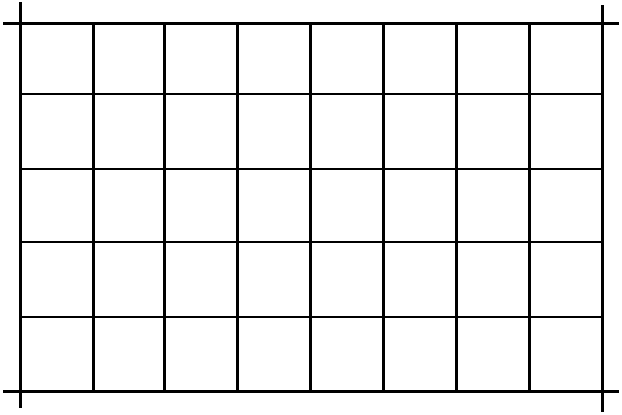

    a) Szkic rozmieszczenia punktów osnowy poziomej i wysokościowej

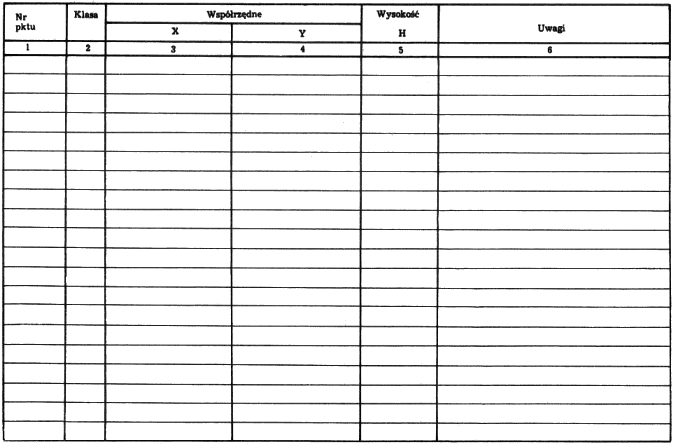

    b) Wykaz punktów osnowy poziomej

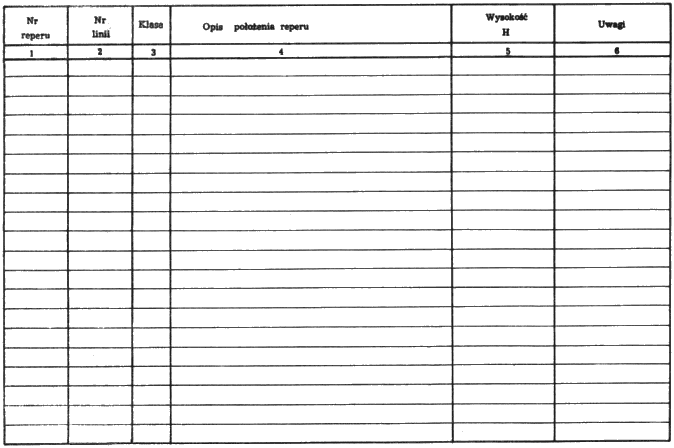

    c) Wykaz punktów osnowy wysokościowej

  3. WYKORZYSTANE MATERIAŁY KARTOGRAFICZNE I INNE

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    ...............................................................................................................................

    Zakwalifikowano do wykorzystania na podstawie protokółu (warunków technicznych)

    WykonałKierownik roboty

    ..............................................
    (nazwisko, podpis, data)
    ..............................................
    (nazwisko, podpis, data)



II. FOTOGRAMETRYCZNE ZDJĘCIA LOTNICZE

  1. Wykonało............................ w .................. 19 ............ r.

  2. Szkic pokrycia zdjęciami



    3. Kamera

    a) typ ....................................

    b) nr stożka ...........................

    c) stała ck ..............................

    d) format zdjęć ........ X ......... cm

  3. Skala zdjęć ...................................

  4. Wysokość fotografowania ........................ m

  5. Pokrycie zdjęć

    a) podłużne p ................... %

    b) poprzeczne q ............... %

  6. Ocena jakości fotograficznej negatywów ....................................................

    Sporządził jako wyciąg z operatu badania zdjęć

    ...........................................
    (nazwisko, podpis, data)



III. OSNOWY NOWOZAŁOŻONE

  1. Osnowa polowa

    a) Projekt osnowy wykonało ................................. w .................... 19 ......... r.

    b) Polową sygnalizację punktów osnowy wykonało ..................................................................... w ................... 19 .........r.

    c) Pomiar i obliczenia osnowy wykonało ........................... w ............... 19 ....... r.

  2. Osnowa kameralna

    a) Obserwacje aerotriangulacji płaskiej *- przestrzennej* na ........................................... wykonało ............................. w ..................... 19 ......... r.

    b) Wyrównanie i obliczenie współrzędnych wykonało ........................................................... w .......................... 19 ........r.

    c) Średni błąd wpasowania punktów na polową osnowę fotogrametryczną

    mp= .................... m               mH= ..................... m

    d) Odchyłka maksymalna na punktach łącznych w obrębie arkusza

    vx= .................... m               vy= .................. m               mH= .................. m

    e) Inne uwagi ..............................................................................................................................................

    ..................................................................................................................................................................

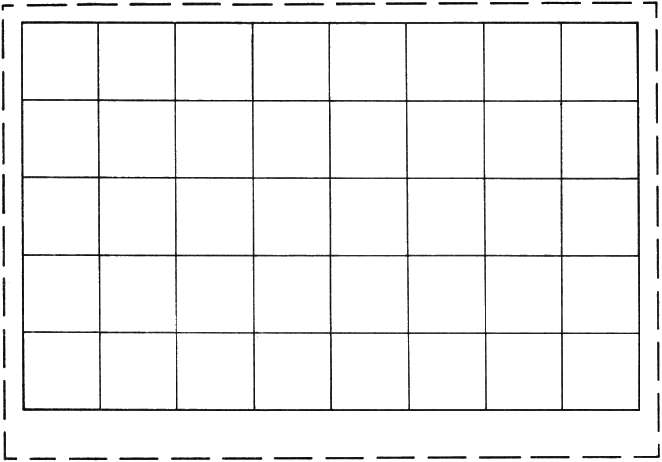

  3. Szkic rozmieszczenia punktów nowozałożonych (w tym punktów aerotriangulacji)

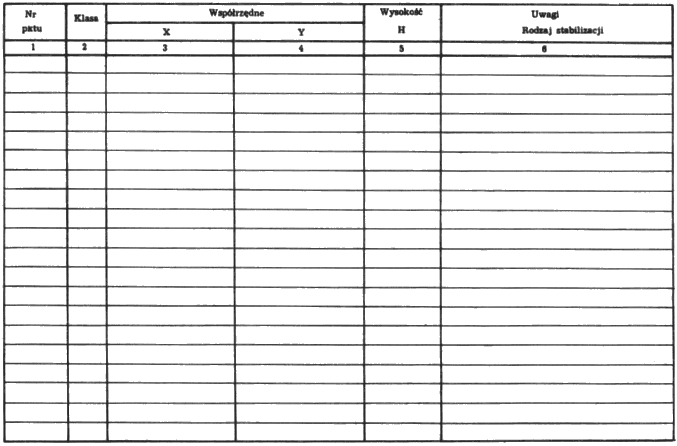

  4. Wykaz punktów nowozałożonych (w tym punktów aerotriangulacji)



IV. KONSTRUKCJA

  1. Siatkę kwadratów, naroża, punkty osnów zostały wniesione przez ............................................... na ................................. w .................... 19 ....... r.

  2. Uzyskane odchyłki na fotopunktach i punktach osnowy geodezyjnej (dla opracowań fotomapy i ortofotomapy)* wynoszą

    Wykonał .........................................
    (nazwisko, podpis, data)



V. OPRACOWANIE FOTOMAPY* -ORTOFOTOMAPY*

  1. Podział strefowy

    a) wysokość strefy przetwarzania ................................................ m

    b) szerokość szczeliny ........................... mm

    c) ilość stref na sekcji ...........................

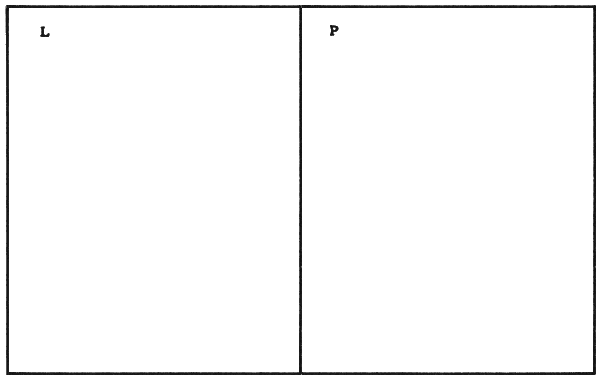

    d) szkic rozmieszczenia zdjęć* -stereogramów*

  2. Przetwarzanie strefowe* -różniczkowe* zostało wykonane przez .................................................. na ............................... w .................. 19 .......... r.

  3. Ocena fotograficzna .......................................

    Kierownik brygady

    .....................................................
    (nazwisko, podpis, data)

    * niepotrzebne skreślić

    3. Dokładność opracowania fotomapy* -ortofotomapy*

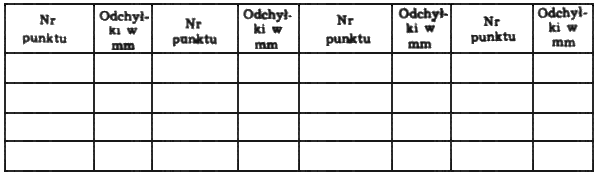

    1. Odchyłki dla części arkusza w mm

    a) na punktach

    b) na granicach stref * -łączenia stereogramów*

    c) na stykach zewnętrznych

    Wykonał ...................................................
                        (nazwisko, podpis, data)



    Kierownik roboty

    .....................................................
    (nazwisko, podpis, data)



VI. KOPIE BŁĘKITNE (CYJANOKOPIE)

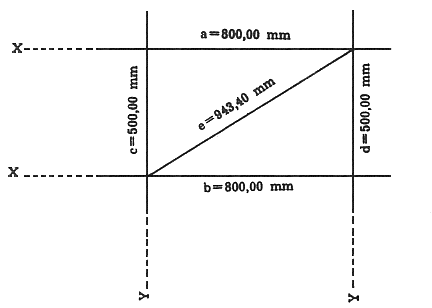

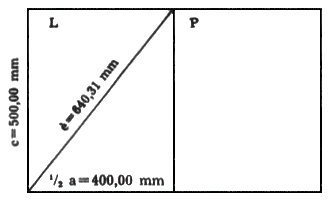

  1. a) róznice wymiarów ramek w stosunku do teoretycznych w mm

    b) ocena jakości reprodukcji .................................................

    Uwaga!
    Dane dla
    arkuszy
    połówkowych
    w kolorze
    czerwonym



    Kierownik brygady

    .....................................................
    (nazwisko, podpis, data)

  2. a) konstrukcję na kopii błękitnej

    wykonało .......................................... w ......................... 19 .......... r.

    b) uzyskane odchyłki na punktach osnowy w mm

    średnie ........................ maksymalne .........................

    Wykonał .........................................
    (nazwisko, podpis, data)

* niepotrzebne skreślić

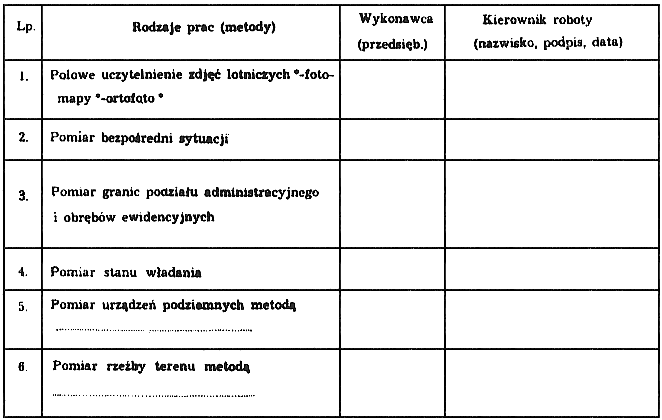

VII. POLOWE OPRACOWANIE TREŚCI MAPY



7. Rozmieszczenie pomiarów polowych i rejonów uczytelnień

* niepotrzebne skreślić



VIII. OPRACOWANIE PIERWORYSU

  1. Sytuacja opracowana przez ..................................... na (rodzaj materiału) .............................. w ................................. 19 ............ r.

    a) metodą stereofotogrametryczną

    1) na podstawie uczytelnionych zdjęć lotniczych

    2) na podstawie kameralnego uczytelnienia zdjęć lotniczych

    b) metodą bezpośrednią

    1) na podstawie pomiaru bezpośredniego

    2) na podstawie uzupełniającego pomiaru bezpośredniego

    c) metodą kartowania na mapach fotograficznych

    d) inne .....................................................

  2. Szkic metod opracowania sytuacji

        Kierownik brygady

    .......................................
      (nazwisko, podpis, data)



    3. Rzeźba terenu opracowana przez ..................................... na (rodzaj materiału) .............................. w ............................... 19 ........ r.

    a) metodą stereofotogrametryczną

    b) na podstawie pomiaru bezpośredniego

    c) inne ........................................

  3. Szkic metod opracowania rzeźby terenu

        Kierownik brygady

    .......................................
      (nazwisko, podpis, data)



    5. Kartograficzne opracowanie pierworysu w tuszu wykonało ................................................. w ........................... 19 ........ r.

        Kierownik brygady

    .......................................
      (nazwisko, podpis, data)



IX. TERENOWE SPRAWDZENIE PIERWORYSU

  1. Terenowe sprawdzenie wizualne i pomiary uzupełniające wykonało ................................................... w ................................ 19 ........ r.

  2. Pomiary kontrolne opracowania sytuacji i rzeźby terenu wykonało ................................................... w ................................ 19 ........ r.

  3. Średni błąd położenia punktu w skali mapy wynosi

    mp= ........................ mm               mH= .................... mm

  4. Kontrolę ostateczną opracowania pierworysu wykonał

Kierownik roboty

.....................................................
(nazwisko, podpis, data)

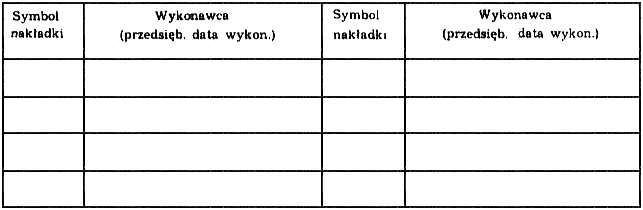

X. NAKŁADKI TEMATYCZNE



XI. AKTUALIZACJA MAPY

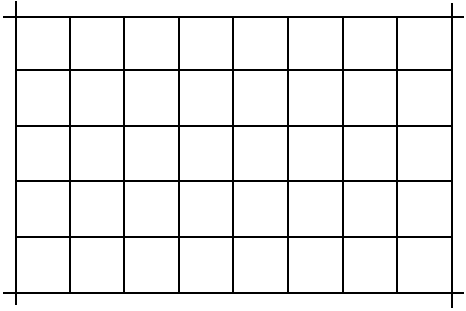

  1. Szkic zasięgów rejonów aktualizacji

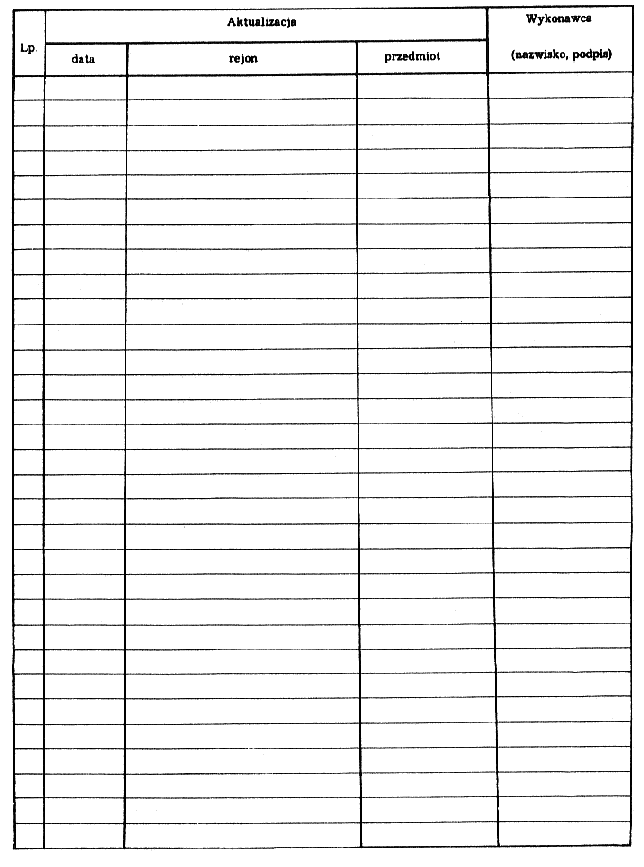

  2. Wykaz aktualizacji



ZALECENIA DOTYCZĄCE PROWADZENIA METRYKI

MAPY ZASADNICZEJ

  1. Metryka jest źródłem informacji o cechach mapy zasadniczej oraz o ogólnym stopniu jej aktualności

  2. Metryka jest podstawowym dokumentem obrazującym przebieg opracowania danego arkusza mapy (K-1. § 25, 26, 27)

  3. Metryka zakładana jest a chwilą podjęcia prac związanych ze sporządzeniem mapy, a następnie wypełniania w miarę przebiegu prac i uzupełniania w miarę wprowadzanych zmian do treści mapy

  4. Kolejność poszczególnych części metryki dostosowana jest do kolejności faz opracowania mapy z uwzględnieniem wszelkich stosowanych technologii

  5. Wpisy do metryki należy dokonywać pismem czytelnym w sposób trwały (tuszem, długopisem) i potwierdzić podpisem i datą

  6. W poszczególnych rubrykach metryki dotyczących "wykonawcy" części opracowania, zależnie od sposobu zasygnalizowanego wpisu należy podawać:

    a) skrót nazwy przedsiębiorstwa geodezyjno - kartograficznego

    b) skrót nazwy jednostki organizacyjnej w przedsiębiorstwie

    c) imię i nazwisko osoby

  7. W przypadku gdzie wpis do metryki ułatwiono poprzez nadruk części zdania w którym użyto zwrotu "wykonało" należy wpisać nazwę jednostki organizacyjnej przedsiębiorstwa, w przypadku "wykonano" należy podać metodę lub sposób opracowania

  8. W części "Osnowy geodezyjne ........................" należy wpisy wykonywać tylko w wyjątkowych przypadkach. Wykazy te powinny być dostarczone jako fotomechaniczne kopie lub ich części, odpowiednich wykazów sporzą dzanych przez ośrodek dokumentacji geodezyjno-kartograficznej. Obowiązek dostarczenia tych danych przez ośrodek jest rezultatem zgłoszenia roboty

  9. W części "Wykorzystane materiały ......................." należy w fazie prac przygotowawczych w sposób zwięzły podać rodzaj materiałów, ich jakość, wykonawcę, datę opracowania oraz zakres wykorzystania. Po każdej pozycji określającej wykorzystywany materiał pozostawić 2-3 linijki dla późniejszego potwierdzenia wpisem, faktu wykorzystania tego materiału

  10. Średnie odchyłki (str. 14) należy obliczyć ze wzoru

    gdzie

    n - ilość spostrzeżeń

    v - wartość odchyłki

  11. Średnie błędy położenia punktu (str. 17) należy liczyć ze wzoru

    gdzie

    n - ilość punktów

    xf, yf - współrzędne punktów odczytane przy pomocy koordynatografu

    xg, yg - współrzędne określone w pomiarze bezpośrednim

    gdzie

    Δh - różnica między rzędnymi wysokości punktów z autografu a rzędnymi z pomiaru kontrolnego

    n - ilość punktów kontrolnych na ciągach wysokościowych
