INSTRUKCJA TECHNICZNA O-3

ZASADY KOMPLETOWANIA
DOKUMENTACJI GEODEZYJNEJ I KARTOGRAFICZNEJ

WYDANIE DRUGIE

R O Z D Z I A Ł  I

§ 1

   Instrukcja zawiera zasady porządkowe, dotyczące kompletowania przez wykonawcę dokumentacji technicznej powstałej w wyniku wykonania prac geodezyjnych i kartograficznych.

§ 2

   Ilekroć w instrukcji użyto określenia:

1. wykonawca - należy przez to rozumieć podmioty prowadzące działalność gospodarczą, a także inne jednostki organizacyjne utworzone zgodnie z przepisami prawa, jeżeli przedmiot ich działania obejmuje prowadzenie prac geodezyjnych i kartograficznych,

2. ośrodek - należy przez to rozumieć centralny albo właściwy rzeczowo i terenowo wojewódzki ośrodek dokumentacji geodezyjnej i kartograficznej lub jego filię,

3. zasób - należy przez to rozumieć państwowy zasób geodezyjny i kartograficzny, stanowiący zbiór map oraz materiałów fotogrametrycznych, teledetekcyjnych, rejestrów, wykazów, katalogów danych geodezyjnych i innych opracowań powstałych w wyniku wykonania prac geodezyjnych i kartograficznych.

§ 3

   Instrukcja nie obejmuje zasad kompletowania:

1. dokumentacji technicznej powstałej w wyniku prac geodezyjnych i kartograficznych nie podlegających obowiązkowi zgłaszania i przekazywania,

2. dokumentacji technicznej przekazywanej na potrzeby obronne kraju w trybie przewidzianym odrębnymi przepisami.

§ 4

   Instrukcja rozróżnia podział ośrodków na:

1. centralny, prowadzony przez naczelny organ administracji rządowej w zakresie geodezji i kartografii,

2. wojewódzkie i ich filie, prowadzone przez wojewodę.

R O Z D Z I A Ł  II

§ 5

   Całość dokumentacji powstałej w wyniku wykonywania prac geodezyjnych i kartograficznych dzieli się na:

1. akta postępowania przeznaczone dla wykonawcy,

2. dokumentację techniczną przeznaczoną dla zamawiającego,

3. dokumentację techniczną przeznaczoną do ośrodka,

4. dokumentację przeznaczoną dla organu prowadzącego operat ewidencji gruntów i budynków.

§ 6

   W skład akt postępowania, przeznaczonych dla wykonawcy, wchodzą dokumenty formalno-prawne, a w szczególności:

1. zlecenie, załączniki do zlecenia, umowa itp.,

2. upoważnienia, decyzje, postanowienia itp., związane z daną pracą,

3. dokumentację techniczno-kosztorysową,

4. dzienniki prac geodezyjnych i kartograficznych,

5. protokóły odbioru pracy,

6. korespondencja związana z prowadzeniem pracy,

7. dowody przekazania dokumentacji technicznej do ośrodka.

§ 7

   Dokumentacja techniczna przeznaczona dla zamawiającego powinna być zbroszurowana i skompletowana jako całość, bądź wyodrębnionymi częściami w sposób z nim uzgodniony.

§ 8

1. Dokumentację techniczną przeznaczoną do ośrodka kompletuje się według zasad określonych w rozdziale III.

2. Dokumentacja techniczna powstała w wyniku wykonania prac o procesie złożonym i długotrwałym powinna być kompletowana sukcesywnie w miarę wykonywania poszczególnych etapów tych prac.

3. Dokumentacja techniczna powstała w wyniku prac wykonywanych na obszarze działania więcej niż jednego ośrodka powinna być kompletowana następująco:
   1. dokumentacja zasobu bazowego (§ 14)
      • kompletowana do obiektu jest przeznaczona do tego ośrodka, na którego obszarze działania położona jest największa część obiektu,

      • kompletowana do zbiorów jest przeznaczona do ośrodka właściwego terenowo,

   2. dokumentacja zasobu użytkowego (§ 14) z przeznaczeniem dla każdego ośrodka w częściach odpowiednich do obszaru zainteresowania,

   3. komplet zasobu użytkowego (§ 14) z danego obiektu przekazywany jest do tego ośrodka, który prowadzi całość zbioru dla podstawowej jednostki segregującej (§ 16),

   4. sekcję pierworysu mapy zasadniczej, przez który przebiega granica działania ośrodków przeznacza się do tego ośrodka, którego obszar działania zajmuje największą część sekcji mapy; do pozostałych ośrodków należy przeznaczyć wtórniki pierworysu tej sekcji mapy.

§ 9

   Dokumentację przeznaczoną dla organu prowadzącego operat ewidencji gruntów i budynków oraz gleboznawczej klasyfikacji gruntów kompletuje się w teczkach, skoroszytach lub kopertach.

§ 10

1. Dokumentacja techniczna powinna być opracowana na formularzach, wydrukach komputerowych w arkuszach o znormalizowanym formacie szeregu A.

2. Każdy dokument techniczny powinien być zaopatrzony w informacje dotyczące:
   1. wykonawcy - nadruk lub pieczątka firmowa z adresem,

   2. jednostki obszarowej (§ 15) - oznaczenie obiektu, godło sekcji mapy lub nazwę województwa, miasta i gminy,

   3. tytułu dokumentu,

   4. osoby opracowującej - imię, nazwisko i podpis,

   5. daty sporządzenia,

   6. numeru ewidencyjnego według księgi ewidencji prac geodezyjnych.

3. Mapy i szkice powinny zawierać w opisie pozaramkowym informacje zgodne z wzorami ustalonymi w odpowiednich przepisach technicznych

4. Dokumenty geodezyjne i kartograficzne powinny być opatrzone przez wykonawcę klauzulą nadaną zgodnie z przepisami o ochronie tajemnicy państwowej i służbowej.

§ 11

1. Zbiory dokumentacji technicznej skompletowane w tomach, teczkach, kopertach lub tubach powinny być zaopatrzone przez wykonawcę w informacje dotyczące:
   1. wykonawcy - nadruk lub pieczątka firmowa z adresem,

   2. podstawowej jednostki segregującej dla dokumentów zgromadzonych w tych zbiorach,

   3. szczegółowej jednostki segregującej dla dokumentów zgromadzonych w tych zbiorach,

   4. numeru ewidencyjnego według księgi ewidencji prac geodezyjnych, oznaczenia województwa, miasta, gminy, obiektu dla dokumentów zgromadzonych obiektami,

   5. klauzuli nadanej zgodnie z przepisami o ochronie tajemnicy państwowej i służbowej.

2. Dokumenty techniczne zbiorów powinny być ponumerowane (numeracja bieżąca kart lub stron), a każdy zbiór powinien zawierać wykaz zawartości.

R O Z D Z I A Ł  III

ZASADY KOMPLETOWANIA DOKUMENTACJI
PRZEZNACZONEJ DO OŚRODKA

§ 12

   Dokumentacja techniczne przeznaczona do ośrodka powinna być kompletowana zbiorami dokumentów wyodrębnionymi w wyniku ich kolejnych segregacji na:

1. grupy asortymentowe,

2. grupy funkcjonalne,

3. jednostki obszarowe,

4. jednostki segregujące.

§ 13

   Wyodrębnia się następujące grupy asortymentowe, według których kompletowana jest dokumentacja techniczna:

§ 14

1. W poszczególnych grupach asortymentowych dokumentację techniczną rozdziela się na następujące grupy funkcjonalne:
   1. zasób bazowy ZB - do którego wchodzą źródłowe dokumenty geodezyjne i kartograficzne, będące podstawą do wykonywania innych prac,

   2. zasób użytkowy ZU - do którego wchodzą dokumenty geodezyjnej kartograficzne, służące do bezpośredniego udostępniania,

   3. zasób przejściowy OT - do którego wchodzą nie należące do zasobu bazowego i użytkowego pomocnicze dokumenty geodezyjne i kartograficzne.

2. Skład dokumentacji technicznej w poszczególnych grupach asortymentowych określono w załącznikach nr 1, 2, 3, 4a, 4b, 4c, 5, 6, 7, 8, 9.

§ 15

   Jednostkami obszarowymi są:

1. obszar całego kraju, dla którego gromadzony jest zasób w centralnym ośrodku,

2. obszar województwa, dla którego gromadzony jest zasób w ośrodku wojewódzkim i jego filiach,

3. obszar gminy, dla którego prowadzona jest ewidencja gruntów i budynków oraz gleboznawcza klasyfikacja gruntów.

§ 16

   Jednostkami segregującymi są:

1. podstawowa jednostka segregujący obejmująca sekcję mapy topograficznej 1 : 10 000 państwowego układu współrzędnych (zgodnie z instrukcją O-4),

2. szczegółowa jednostka segregująca obejmująca sekcję mapy zasadniczej w skali obowiązującej dla danego terenu.

§ 17

   Dokumenty geodezyjne tworzące państwowy zasób geodezyjny i kartograficzny należy przekazywać do:

1. Ośrodka centralnego, a w szczególności:
   1. dokumenty geodezyjne dotyczące pomiaru, obliczeń, przeglądów i konserwacji osnów geodezyjnych poziomych i wysokościowych I i II klasy oraz osnów grawimetrycznych i magnetycznych,

   2. dokumenty geodezyjne, kartograficzne, fotogrametryczne i teledetekcyjne dotyczące pomiarów i opracowań map topograficznych oraz map tematycznych o znaczeniu ogólnopaństwowym,

   3. oryginały (negatywy i odbitki stykowe) fotogrametrycznych i teledetekcyjnych zdjęć lotniczych oraz obrazy (zdjęcia) satelitarne,

   4. dokumenty geodezyjne i kartograficzne dotyczące pomiaru granic państwa,

   5. dokumenty geodezyjne i kartograficzne dotyczące podziału terytorialnego państwa,

   6. dokumenty geodezyjne i kartograficzne dotyczące pomiarów astronomicznych, satelitarnych, grawimetrycznych i magnetycznych wykonywanych dla potrzeb geodezji i kartografii,

   7. banki i katalogi osnów, o których mowa w pkt 1.

   8. dokumenty geodezyjne zawierające zależności matematyczne pomiędzy układami współrzędnych geodezyjnych o znaczeniu ogólnopaństwowym,

   9. mapy topograficzne (drukowane),

   10. diapozytywy map topograficznych,

   11. zbiór informacji o mapach tematycznych,

   12. dokumenty geodezyjne i kartograficzne dotyczące opracowań specjalistycznych o znaczeniu ogólnopaństwowym,

   13. bazy danych dla informacji stanowiących zasób centralny,

   14. mikrofilm użytkowy i zabezpieczający z materiałów z zasobu centralnego.



2. Ośrodka wojewódzkiego lub jego filii, a w szczególności:
   1. kopie wykazów współrzędnych i opisów topograficznych, punktów osnów geodezyjnych I i II klasy,

   2. dokumenty geodezyjne i kartograficzne dotyczące pomiarów, obliczeń, przeglądów i konserwacji osnów geodezyjnych:

      a) poziomych III klasy i pomiarowych stabilizowanych,

      b) wysokościowych III, IV klasy i pomiarowych stabilizowanych,

   3. dokumenty geodezyjne zawierające zależności matematyczne między państwowym układem współrzędnych a układami lokalnymi,

   4. dokumenty geodezyjne i kartograficzne dotyczące osnów geodezyjnych poziomych i wysokościowych w układach lokalnych,

   5. dokumenty fotogrametryczne powstałe w toku tworzenia i aktualizacji mapy zasadniczej oraz map tematycznych o znaczeniu lokalnym, w tym diapozytywy, wtórne negatywy, powiększenia lub pomniejszenia zdjęć lotniczych,

   6. dokumenty dotyczące przebiegu granic i powierzchni jednostek terytorialnego podziału województwa,

   7. mapy topograficzne (drukowane),

   8. diapozytywy (wtórniki) map topograficznych w skalach 1 : 5 000 i 1 : 10 000,

   9. mapy tematyczne (drukowane),

   10. dokumenty geodezyjne i kartograficzne dotyczące pomiarów i opracowań map tematycznych o znaczeniu lokalnym,

   11. mapa zasadnicza,

   12. operaty ewidencji gruntów i budynków,

   13. operaty gleboznawczej klasyfikacji gruntów,

   14. dokumenty geodezyjne i kartograficzne powstałe w toku tworzenia i aktualizacji mapy zasadniczej oraz ewidencji gruntów i budynków, w tym dokumenty pomiaru granic oraz rozgraniczenia i podziałów nieruchomościami, badania ksiąg wieczystych itp.,

   15. dokumenty geodezyjne i kartograficzne powstałe w toku wykonywania prac urządzeniowo-rolnych.

   16. operaty geodezyjnej ewidencji sieci uzbrojenia terenu,

   17. dokumenty geodezyjne i kartograficzne dotyczące opracowań specjalistycznych o znaczeniu wojewódzkim,

   18. dokumenty geodezyjne i kartograficzne dotyczące innych pomiarów i opracowań geodezyjnych i kartograficznych nie wyłączonych z obowiązku zgłaszania,

   19. bazy danych dla informacji znajdujących się w zasobie wojewódzkim,

   20. mikrofilm użytkowy i zabezpieczający z materiałów z zasobu wojewódzkiego.

§ 18

   Zasób dotyczący ewidencji gruntów i budynków podlegający udostępnieniu organom prowadzącym z urzędu tę ewidencję, składa się z rejestrów gruntów, zestawienia jednostek rejestrowych skorowidzów działek i osób władających gruntami, map ewidencyjnych, dowodów zmian i badania ksiąg wieczystych oraz dotyczący gleboznawczej klasyfikacji gruntów.

§ 19

1. Ustalenia zawarte w § 12 stanowią ogólne kryterium kompletowania dokumentacji geodezyjnej i kartograficznej. Dotyczą one przede wszystkim dużych prac, w wyniku których powstała znaczna liczba dokumentów obejmujących równocześnie kilka asortymentów prac.

2. W przypadku prac obejmujących tylko jeden asortyment kompletowanie powinno być wykonane wyodrębnionymi zbiorami dokumentów w wyniku ich kolejnych segregacji na:
   1. grupy funkcjonalne,

   2. jednostki obszarowe,

   3. jednostki segregujące.

3. W przypadku prac obejmujących swym zakresem obiekt nie większy od 20 ha kompletowanie dokumentacji może być dokonywane w zbiorach (operatach) łącznie. Zbiór taki, stanowiący tylko jeden tom (teczkę), powinien być podzielony na osobne części zasobu bazowego ZB, zasobu użytkowego ZU i zasobu przejściowego OT. W zasobie bazowym ZB i zasobie użytkowym ZU należy dokonać podziału na jednostki segregujące. Zbiór powinien być tak skompletowany, aby odłączenie w ośrodku potrzebnej części nie nastręczało żadnych trudności.

§ 20

   Komputerowe nośniki informacji są kompletowane zależnie od tego, jaki zawierają dane lub informacje. Mogą one zastępować bądź też uzupełniać w zbiorach dokumenty wykonywane w sposób tradycyjny. W przypadku gdy dotyczą dokumentów zasobu bazowego lub użytkowego, dołączane są do nich komputerowe wydruki danych posiadające cechy określone w § 10 ust. 2.

§ 21

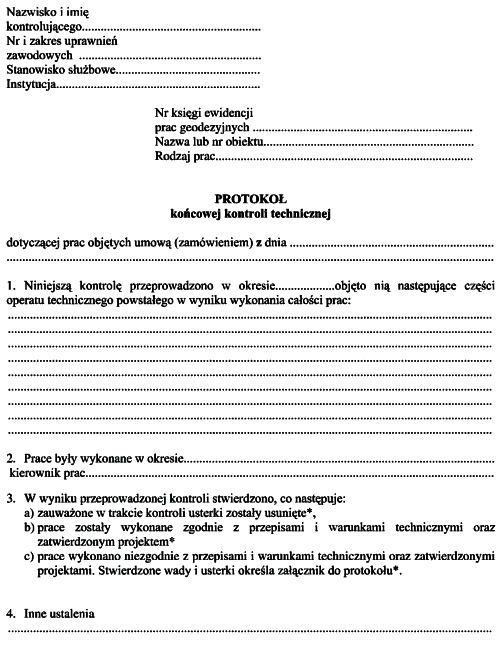

   Ramowy wzór protokołu końcowej kontroli technicznej określa załącznik nr 10.

1. Szkice sieci ustalonej wywiadem i zaobserwowanej.

2. Zestawienia pomierzonych wartości: kątów, kierunków, azymutów, boków, różnic wysokości, wyniki pomiarów satelitarnych GPS. Wykazy miar i przewyższeń zestawione w zbiorach uszeregowanych według sekcji mapy w skali 1 : 10 000.

3. Kartoteki punktów poziomych osnów geodezyjnych.

4. Zestawienia wynikowe zmian z okresowych przeglądów i konserwacji.

5. Wyrównania i transformacje współrzędnych i wysokości punktów.

6. Komputerowe zbiory danych geodezyjnych.

7. Kopie zawiadomień o umieszczeniu znaku osnowy na danej nieruchomości, zestawione w zbiorach, uporządkowane według sekcji mapy topograficznej w skali 1 : 10 000.

8. Sprawozdanie techniczne.

9. Inne dokumenty o wartości dokumentacyjnej.

Uwaga do ZB: W przypadku osnów geodezyjnych I i II klasy dokumentację zasobu bazowego przekazuje się do ośrodka centralnego.

1. Zaktualizowane mapy i szkice przeglądowe punktów osnów geodezyjnych.

2. Wykazy współrzędnych i wysokości zestawione według narastającej numeracji.

3. Katalogi punktów osnów geodezyjnych.

4. Matryce opisów topograficznych punktów geodezyjnych.

Uwaga do ZU: W przypadku osnów, dla których dokumentację techniczną gromadzi się w ośrodku centralnym, do ośrodka wojewódzkiego przeznacza się kopie dokumentów wymienionych w pkt 1 - 4.

1. Analizy, sprawozdania techniczne z wykonania poszczególnych etapów pracy.

2. Projekty techniczne oraz mapy i szkice założeń projektu technicznego osnów przed i po wywiadzie terenowym.

3. Zestawienia oraz inne dokumenty robocze z prac projektowych, wywiadu terenowego i zabudowy punktów.

4. Dokumentacja dotycząca prac polowych, świadectwa atestacji dalmierzy, robocze dokumenty z przeglądów i konserwacji znaków.

5. Polowe opisy topograficzne punktów geodezyjnych z prac wywiadu, zabudowy, przeglądów i konserwacji znaków.

6. Arkusze pomiaru ekscentryczności stanowiska i celu.

7. Zestawienia wyników pomiaru dotyczących wznowienia punktów geodezyjnych.

8. Polowe opisy topograficzne punktów geodezyjnych, zestawione w zbiorach skompletowanych według sekcji mapy 1 : 10 000.

9. Dzienniki pomiarów niwelacji I i II kl.

10. Dzienniki pomiaru kątów poziomych, kierunków, kątów pionowych, niwelacji technicznej, pomiaru długości dalmierzami.

11. Dzienniki pomiaru: siatek przeniesienia współrzędnych, siatek punktów ekscentrycznych, nawiązań geodezyjnych i azymutów metodą astronomiczną.

12. Zestawienia wyników pomiaru i obliczeń siatek przeniesienia współrzędnych i wysokości punktów ekscentrycznych i bliskich oraz punktów ciągów bocznych.

13. Obliczenia poprawek redukcyjnych, warunków geometrycznych (figur, horyzontów, sinusowych, bazowych), odcinków niwelacyjnych, zamknięć wysokościowych w poligonach itp.

14. Obliczenia i zestawienia (wykazy) współrzędnych i wysokości przybliżonych.

15. Robocze wykazy współrzędnych i wysokości po wyrównaniu i transformacjach.

16. Obliczenie współrzędnych i wysokości punktów przeniesienia, ekscentrów, punktów bliskich, kątów kierunkowych, azymutów, boków itp.

17. Robocze mapy przeglądowe punktów osnowy opracowane na kopii mapy przeglądowej w skali 1 : 10 000.

18. Mapy i szkice robocze.

19. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie).

20. Inne dokumenty o charakterze opracowań przejściowych.

1. Projekty sieci z częścią opisową.

2. Zestawienia punktów ustalonych wywiadem terenowym.

3. Dokumenty techniczne z badań sprzętu pomiarowego.

4. Dzienniki pomiarowe.

5. Zestawienie wyników pomiarów, wyrównania i obliczeń błędów średnich.

6. Obliczenia kontrolne.

7. Szkice sieci zaobserwowanej.

8. Wyniki pomiaru i obliczeń współrzędnych oraz wysokości punktów.

9. Komputerowe zbiory danych grawimetrycznych i magnetycznych.

10. Metryki map.

11. Pierworysy - czystorysy map grawimetrycznych i magnetycznych.

12. Sprawozdanie techniczne.

13. Kopie zawiadomień o umieszczeniu znaku osnowy na danej nieruchomości zestawione w zbiorach, uporządkowane według sekcji mapy topograficznej w skali 1 : 10 000.

14. Inne dokumenty o wartości dokumentacyjnej.

1. Zestawienie wyników pomiaru i obliczeń.

2. Szkice osnów.

3. Katalogi punktów osnów grawimetrycznych i magnetycznych.

4. Matryce opisów topograficznych punktów grawimetrycznych i magnetycznych.

5. Mapy grawimetryczne i magnetyczne.

Uwaga do ZU: Wtórniki opisów topograficznych stabilizowanych punktów osnów grawimetrycznych i magnetycznych przeznacza się dodatkowo dla ośrodka wojewódzkiego.

1. Mapy robocze wykorzystane w pracach etapów przejściowych.

2. Polowe opisy topograficzne punktów.

3. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopia).

4. Inne dokumenty o charakterze opracowań przejściowych.

1. Szkice polowe osnowy pomiarowej.

2. Obliczenia i wykazy współrzędnych punktów osnowy pomiarowej.

3. Szkice polowe pomiarów szczegółowych sytuacyjnych, zawierające także granice działek, zebrane w zbiorach obejmujących sekcję mapy zasadniczej.

4. Dzienniki pomiaru szczegółów sytuacyjnych ze szkicami polowymi, krążki ze stolika "karti" itp. zebrane w zbiorach obejmujących sekcję mapy zasadniczej.

5. Dzienniki i szkice pomiarów wysokościowych.

6. Szkice polowe z pomiarów uzupełniających sytuacyjnych i wysokościowych oraz aktualizacji terenowej zebrane w zbiorach obejmujących sekcje mapy zasadniczej.

7. Negatywy - diapozytywy zdjęć fotogrametrycznych.

8. Odbitki stykowe zdjęć fotogrametrycznych i fotoszkice ze zidentyfikowanymi punktami osnowy.

9. Uczytelnione powiększenia zdjęć fotogrametrycznych, zawierające także granice działek oraz szkice pomiaru szczegółów nieodfotografowanych.

10. Negatywy i diapozytywy fotomapy, ortofotomapy (kopie).

11. Czystorysy rysunku kreskowego mapy fotograficznej.

12. Wykazy współrzędnych punktów granicznych jednostek terytorialnego podziału administracyjnego kraju.

13. Pierworysy mapy.

14. Sprawozdania techniczne.

15. Inne dokumenty o wartości dokumentacyjnej.

1. Metryki mapy zasadniczej.

2. Matryce - diapozytywy mapy.

3. Diapozytywy mapy fotograficznej.

4. Nakładki tematyczne mapy zasadniczej.

5. Mapy dyżurne aktualizacji bieżącej zebrane w zbiorach obejmujących sekcje mapy w skali 1 : 10 000.

6. Wykazy współrzędnych i wysokości zestawione według narastającej numeracji.

7. Matryce opisów topograficznych punktów osnowy.

8. Wykazy współrzędnych punktów granicznych jednostek terytorialnego podziału administracyjnego kraju (kopie).

9. Inne dokumenty geodezyjne lub kartograficzne o wartości użytkowej.

Uwaga do ZU: Jeżeli na sekcji mapy zasadniczej przebiega granica województwa, oryginał matrycy mapy zasadniczej przekazuje się do ośrodka wiodącego (większa część sekcji mapy); do pozostałych ośrodków przekazuje się wtórniki (przeźrocza) tej sekcji mapy zasadniczej.

1. Wyznaczenie skurczu negatywów - diapozytywów.

2. Metryki stereogramów.

3. Analityczne wyznaczenie współrzędnych punktów modelu stereoskopowego.

4. Arkusze pomiaru kontrolnego na siatkowym modelu stereoskopowym.

5. Kalki uzgodnienia styków.

6. Obliczenia pomocnicze.

7. Mapy robocze aktualizacji.

8. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie).

9. Kopie mapy z wniesionymi wynikami porównania ich z terenem.

10. Projekty lotów fotogrametrycznych i kalki z danymi technicznymi.

11. Dokumentacja badania zdjęć.

12. Inne dokumenty o charakterze opracowań przejściowych.

1. Dokumentacja ustalenia granic.

2. Protokół ustalenia stanu władania.

3. Protokół ogłoszenia stanu władania.

4. Szkice z numeracją punktów granicznych.

5. Wykazy współrzędnych punktów granicznych.

6. Mapy jednostkowe ewidencji gruntów.

7. Sprawozdanie techniczne.

8. Inne dokumenty o wartości dokumentacyjnej.

1. Mapa ewidencji gruntów.

2. Rejestr gruntów.

3. Wykaz działek.

4. Skorowidz wkładających.

5. Zestawienia gruntów.

6. Zbiory dowodów wpisów do operatów ewidencji.

7. Badania ksiąg wieczystych.

8. Wykazy współrzędnych punktów osnowy pomiarowej trwale stabilizowanej.

9. Wykazy współrzędnych punktów granicznych według narastającej numeracji.

10. Inne dokumenty geodezyjne lub kartograficzne o wartości użytkowej.

1. Dokumentacja z analizy i oceny danych źródłowych.

2. Obliczenia i robocze wykazy współrzędnych.

3. Obliczenia i robocze zestawienia pól powierzchni jednostek ewidencyjnych, obrębów, kompleksów oraz działek.

4. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie).

5. Inne dokumenty o charakterze przejściowym w tym obliczenia pomocnicze itp. nie włączone do zasobów bazowego i użytkowego.

Uwaga do załączników 4a, 4b, 4c: Materiały dotyczące pomiaru sytuacyjnego i wysokościowego należy kompletować zgodnie z załącznikiem Nr 3 - mapa zasadnicza.

1. Protokoły ustalania danych o budynkach.

2. Dokumentacja techniczna budynków w tym szkice pomiarów inwentaryzacyjnych.

3. Dokumentacja fotogrametryczna inwentaryzacji budynków.

4. Dokumentacja geodezyjna dotycząca osnowy pomiarowej.

5. Karty ewidencyjne budynków.

6. Protokoły ustalenia danych o budynkach.

7. Inne dokumenty o wartości dokumentacyjnej.

1. Rejestr budynków.

2. Skorowidz właścicieli (władających) budynków i lokali.

3. Zestawienie budynków.

4. Wykaz budynków.

5. Mapa ewidencji budynków.

6. Nakładka EB (ewidencji budynków) gdy mapa ewidencji budynków jest prowadzona w systemie nakładkowym mapy zasadniczej.

7. Zbiory dowodów wpisów do operatu ewidencji budynków.

8. Zbiory akt - korespondencji dotyczące ewidencji budynków.

9. Inne dokumenty posiadające wartość użytkową.

1. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie).

2. Inne dokumenty nie włączone do zasobu bazowego i użytkowego.

1. Szkice polowe pomiarów inwentaryzacyjnych sieci uzbrojenia terenu zebrane w zbiorach obejmujących sekcje mapy zasadniczej.

2. Mapy z wywiadami branżowymi zebrane w zbiorach obejmujących sekcje mapy zasadniczej.

3. Kopia mapy z wynikami inwentaryzacji wraz z opinią ZUD-u w przypadku niezgodności ułożenia przewodu z projektowaną uzgodnioną lokalizacją.

4. Sprawozdanie techniczne.

5. Inne dokumenty o wartości dokumentacyjnej.

1. Operaty geodezyjnej ewidencji sieci uzbrojenia terenu.

2. Inne dokumenty geodezyjne lub kartograficzne o wartości użytkowej.

1. Kopie mapy z wniesionymi wynikami porównania ich z terenem zebrane w zbiorach obejmujących sekcje mapy w skali 1 : 10 000.

2. Protokół międzyoperacyjnej i końcowej kontroli technicznej (kopie).

3. Protokół z przeprowadzonego uzgodnienia na posiedzeniu zespołu uzgodnienia dokumentacji.

4. Odbitka mapy zasadniczej z wniesionym, uzgodnionym projektem.

5. Inne dokumenty o charakterze przejściowym w tym obliczenia pomocnicze itp. nie włączone do zasobów bazowego i użytkowego.

1. Szkice polowe pomiaru sytuacyjnego granic użytków gruntowych i konturów klasyfikacyjnych zebrane w zbiorach obejmujących sekcje mapy zasadniczej.

2. Dzienniki pomiaru konturów klasyfikacyjnych łącznie ze szkicami polowymi lub uczytelnione zdjęcia lotnicze.

3. Operat klasyfikacyjny zawierający dane kompletowane łącznie z mapą klasyfikacyjną dla każdego obrębu (lub jego części) wraz z prawomocną decyzją zatwierdzającą klasyfikację gruntów.

4. Inne dokumenty o wartości dokumentacyjnej.

1. Kopia mapy klasyfikacji gruntów.

2. Dokumenty geodezyjne i kartograficzne o wartości użytkowej.

1. Obliczenia pól powierzchni konturów klasyfikacyjnych.

2. Inne dokumenty nie włączone do zasobu bazowego i użytkowego.

1. Postanowienie o wszczęciu postępowania o rozgraniczeniu nieruchomości.

2. Zwrotne poświadczenia odbioru wezwań do stawienia się na gruncie.

3. Szkice polowe pomiarów szczegółów sytuacyjnych, szkice wyznaczenia projektu podziału i linii regulacyjnych zestawione w zbiorach obejmujących sekcje mapy zasadniczej.

4. Dzienniki pomiaru szczegółów sytuacyjnych łącznie ze szkicami polowymi, zebrane w zbiorach obejmujących sekcje mapy zasadniczej.

5. Protokoły wznowienia granic.

6. Protokoły ustalenia granic, szkice przebiegu granic.

7. Akty ugody — graniczne.

8. Prawomocne decyzje o rozgraniczeniu nieruchomości i zatwierdzające projekty podziału.

9. Sprawozdania techniczne.

10. Mapy z projektem podziału, zestawienia pól powierzchni, mapy z rozgraniczenia itp.

11. Wykazy współrzędnych punktów granicznych.

12. Szkic z numeracją punktów granicznych.

13. Inne dokumenty o wartości dokumentacyjnej.

1. Wykazy współrzędnych punktów granicznych według narastającej numeracji.

2. Badania ksiąg wieczystych.

3. Wykazy zmian gruntowych, rejestry itp.

4. Dokumenty geodezyjne lub kartograficzne o wartości użytkowej.

1. Obliczenia współrzędnych punktów osnowy pomiarowej i punktów granicznych.

2. Obliczenia pól powierzchni działek, użytków gruntowych i konturów klasyfikacyjnych.

3. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie)

4. Inne dokumenty nie włączone do zasobu bazowego i użytkowego.

1. Szkice polowe z pomiaru szczegółów terenowych.

2. Szkic przeglądowy szkiców polowych.

3. Projekt osnowy pomiarowej.

4. Wykaz miar i współrzędnych osnowy pomiarowej.

5. Szkice wyznaczenia projektu na całym obiekcie oraz szkic przeglądowy szkiców.

6. Szkic numeracji punktów granicznych.

7. Wykaz współrzędnych punktów granicznych.

8. Pierworys projektu scalenia.

9. Akta postępowania scaleniowego.

10. Inne dokumenty o wartości dokumentacyjnej.

1. Szkic osnowy pomiarowej.

2. Zarys pomiarowy stanu władania po scaleniu.

3. Kopie szkiców wyznaczenia projektu scalenia.

4. Kopie wykazów miar i współrzędnych punktów osnowy pomiarowej.

5. Kopia szkicu numeracji punktów granicznych.

6. Kopia wykazu współrzędnych punktów granicznych.

7. Operat ewidencji gruntów po scaleniu.

8. Inne dokumenty geodezyjne lub kartograficzne o wartości użytkowej.

1. Materiały wyjściowe, zestawienia pomocnicze służące do analiz.

2. Warunki techniczne.

3. Dzienniki pomiaru kątów i boków.

4. Obliczenia współrzędnych punktów osnowy pomiarowej i punktów granicznych.

5. Obliczenia i zestawienia pól powierzchni oraz wartości obrębów, kompleksów i działek przed scaleniem.

6. Obliczenia projektowe.

7. Rejestry przejściowe.

8. Protokoły międzyoperacyjnej i końcowej kontroli technicznej.

9. Operaty szacunkowe części składowych gruntów.

10. Korespondencja związana z wykonywanym scaleniem.

11. Inne dokumenty geodezyjne lub kartograficzne nie włączone do zasobów bazowego i użytkowego.

1. Materiały dostarczone przez inwestora, w tym warunki techniczne i ustalenia parametrów normatywnych.

2. Kopie szkiców dokumentacyjnych i szkiców tyczenia.

3. Szkice i dzienniki polowe pomiarów geodezyjnej inwentaryzacji powykonawczej zebrane w zbiorach obejmujących sekcje mapy zasadniczej.

4. Szkice zbiorowe pomiarów geodezyjnej inwentaryzacji powykonawczej.

5. Mapy obiektu (zakładu) po geodezyjnej inwentaryzacji powykonawczej (pierworysy).

6. Sprawozdanie techniczne.

7. Szkice podstawowej i szczegółowej osnowy realizacyjnej na odbitkach map przeglądowych osnowy.

8. Inne dokumenty o wartości dokumentacyjnej.

1. Wykazy miar, współrzędnych i wysokości osnowy realizacyjnej zebrane w zbiorach obejmujących sekcje mapy w skali 1 : 10 000.

2. Opisy topograficzne punktów osnowy realizacyjnej (matryce) zebrane w zbiorach obejmujących sekcje mapy w skali 1 : 10 000.

3. Nakładka tematyczna "R" mapy zasadniczej.

4. Mapy obiektu (zakładu) po geodezyjnej inwentaryzacji powykonawczej (matryce).

5. Inne dokumenty o wartości użytkowej.

1. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie).

2. Dokumenty nie włączone do zasobu bazowego i użytkowego o charakterze opracowań przejściowych.

1. Metryki mapy topograficznej.

2. Projekty lotów fotogrametrycznych.

3. Negatywy - diapozytywy zdjęć lotniczych, obrazy satelitarne.

4. Zdjęcia lotnicze z naniesioną osnową fotogrametryczną.

5. Wykazy współrzędnych i wysokości punktów osnów.

6. Fotoszkice, ich kopie i powiększenia.

7. Negatywy fotomapy i ortofotomapy.

8. Czystorysy rysunku kreskowego mapy fotograficznej.

9. Pierworysy mapy topograficznej, w tym pierworysy redakcyjne i aktualizacyjne.

10. Kalki punktów wysokościowych.

11. Wykazy nazw i kalki nazw.

12. Uczytelnione zdjęcia lotnicze.

13. Czystorysy map topograficznych.

14. Baza danych banku map topograficznych.

15. Inne dokumenty o wartości dokumentacyjnej.

1. Diapozytywy czystorysów map.

2. Diapozytywy sytuacyjno - wysokościowe (1 : 5 000, 1 : 10 000 i 1 : 25 000).

3. Diapozytywy fotomapy, ortofotomapy, mapy fotograficznej.

4. Arkusze mapy drukowanej.

5. Wykazy współrzędnych i wysokości punktów osnów.

6. Opisy topograficzne punktów osnów.

7. Szkice i mapy przeglądowe punktów osnów.

8. Inne dokumenty o wartości użytkowej.

1. Zgłoszenie lotów.

2. Szkice projektów lotów fotogrametrycznych, kalki z danymi technicznymi, projekty osnowy fotogrametrycznej i karty pracy fotolotniczej.

3. Szkice robocze osnów topograficznych i fotogrametrycznyh.

4. Dokumenty badania zdjęć lotniczych.

5. Wyznaczenie skurczu negatywów - diapozytywów.

6. Polowe opisy topograficzne punktów osnów.

7. Metryki stereogramów.

8. Obliczenia współrzędnych i wysokości punktów osnów.

9. Analityczne wyznaczenie współrzędnych punktów modelu stereoskopowego.

10. Arkusze pomiaru kontrolnego na siatkowym modelu stereoskopowym.

11. Nieuczytelnione powiększenia i przetworzenia zdjęć.

12. Miękkie odbitki oraz inne kopie pierworysu, wykonane jako materiały pomocnicze.

13. Kalki uzgodnienia styków.

14. Kalki i makiety nazw.

15. Arkusze elementów opisowych.

16. Protokoły międzyoperacyjnej i końcowej kontroli technicznej (kopie).

17. Inne dokumenty o charakterze opracowań przejściowych.

&  é
