Załącznik nr 4
Zasady sporządzania i prowadzenia "Mapy przeglądowej zakładania mapy zasadniczej"
Mapę przeglądową należy wykonać w wersji rozwarstwionej.
Na mapie województwa w skali 1 : 100 000 należy wkreślić:
- granice jednostek ewidencyjnych, a także w miarę możliwości granice obrębów,
- podział na arkusze mapy w skali 1 : 10 000 z oznaczeniem ich godeł,
- zasięgi działania filii ośrodka.
Fragment mapy przedstawia załącznik nr 4.1.
Na nakładce tej mapy należy:
- wkreślić podział na arkusze mapy 1 : 10 000,
- wkreślać granice zasięgu opracowania mapy zasadniczej w poszczególnych skalach,
- wkreślać założone arkusze mapy zasadniczej,
- zakolorować istniejące pokrycie mapą zasadniczą:
w skali 1 : 5 000 - kolorem zielonym
w skali 1 : 2 000 - kolorem niebieskim
w skali 1 : 1 000 - kolorem żółtym
w skali 1 : 500 - kolorem czerwonym
- zakreskować w kolorach podanych jak wyżej planowane skale mapy zasadniczej.
Fragment nakładki przedstawia załącznik nr 4.2.

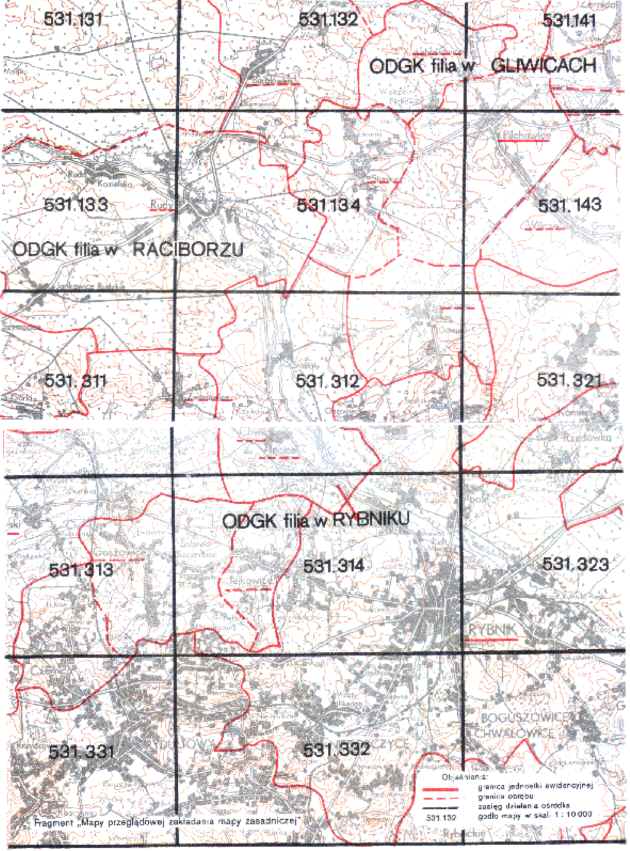

Załącznik nr 4.1

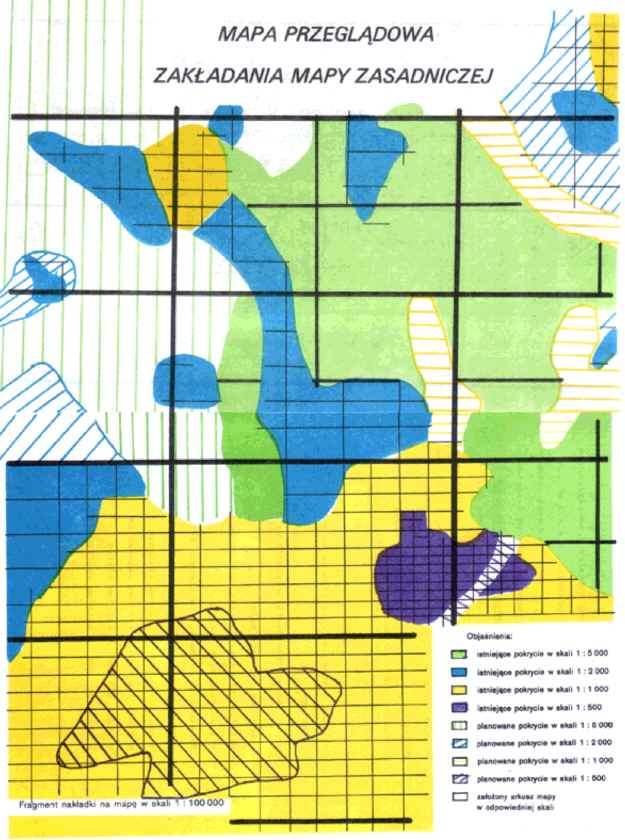

Załącznik nr 4.2
