Zasady sporządzania i prowadzenia "Mapy przeglądowej pokrycia mapą zasadniczą"

   Mapę przeglądową należy wykonać w wersji rozwarstwionej.

1. Na mapę topograficzną w skali 1 : 10 000 należy wkreślić:

   - granice jednostek ewidencyjnych,

   - granice obrębów,

   - numery i nazwy obrębów,

   - zasięgi działania filii ośrodka wojewódzkiego.

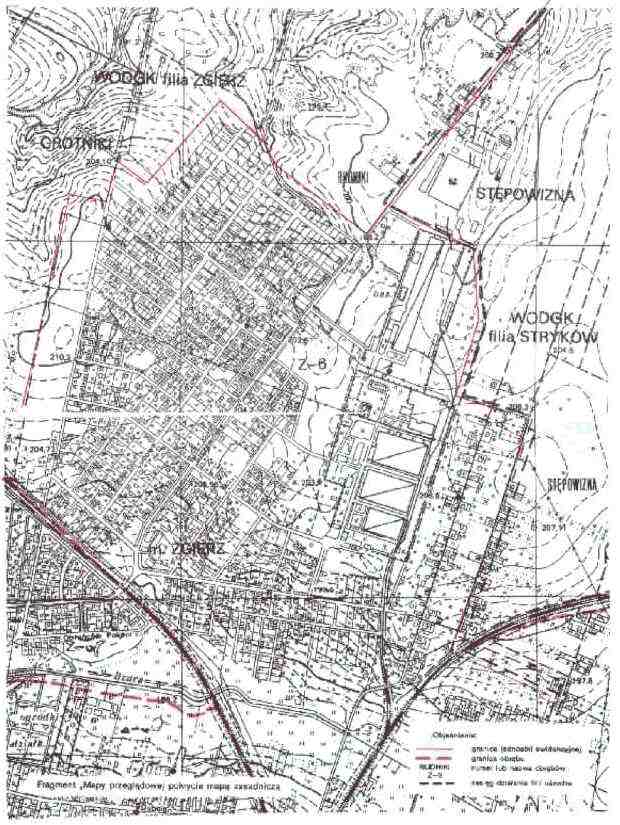

   Fragment mapy przedstawia załącznik nr 5.1.

2. Na nakładce tej mapy należy:

   - wkreślić granice zasięgów mapy zasadniczej w poszczególnych skalach,

   - zakolorować obszary, dla których istnieje pokrycie mapą zasadniczą:

   w skali 1 : 5 000 - kolorem zielonym

   w skali 1 : 2 000 - kolorem niebieskim

   w skali 1 : 1 000 - kolorem żółtym

   w skali 1 : 500 - kolorem czerwonym

   - zakreskować w kolorach podanych wyżej planowane skale i rozwarstwienia treści mapy zasadniczej,

   - wkreślić podział na sekcje mapy zasadniczej w odpowiednich skalach, wpisując dla założonych sekcji drugi człon ich numeru ewidencyjnego,

   - oznaczyć poszczególne sekcje odpowiednio do treści literami "s", "w", "u", "e", oddzielając litery znakiem " , " w przypadku planowania oddzielnych nakładek przy rozwarstwionej mapie zasadniczej lub łącząc litery znakiem "+" w przypadku treści połączonej; istniejące nakładki oznaczyć przez podkreślenie odpowiednich liter

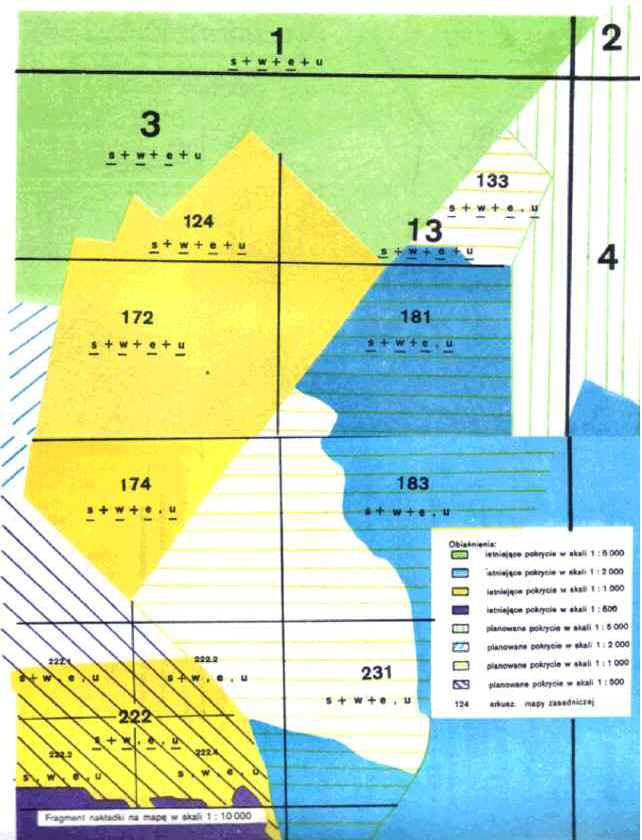

   Fragment nakładki przedstawiono w załączniku nr 5.2, a wzór opisu pozaramkowego przedstawia załącznik nr 10.
