Załącznik nr 6
Zasady sporządzania i prowadzenia "Mapy przeglądowej osnowy poziomej"
Mapę przeglądową prowadzi się jako nakładkę na mapę topograficzną w skali 1 : 10 000, na którą należy wkreślać:
- punkty i numery osnowy poziomej:
I kl. - koła o średnicy 7 mm, grubości 0,6 mm, wysokość cyfr 4 mm,
II kl. - koła o średnicy 5 mm, grubości 0,3 mm, wysokość cyfr 4 mm,
III kl. - koła o średnicy 3 mm, grubości 0,15 mm, wysokość cyfr 3 mm,
- punkty i numery stabilizowanej poziomej osnowy pomiarowej - koła o średnicy 1,5 mm, grubości 0,15 mm, wysokość cyfr 2 mm,
- celowe obustronne i jednostronne,
- punkty przeniesienia współrzędnych,
- kierunki na punkty kierunkowe,
- oznaczenie punktów na budowlach, przy czym średnica i grubość znaku zgodna z klasą punktu.

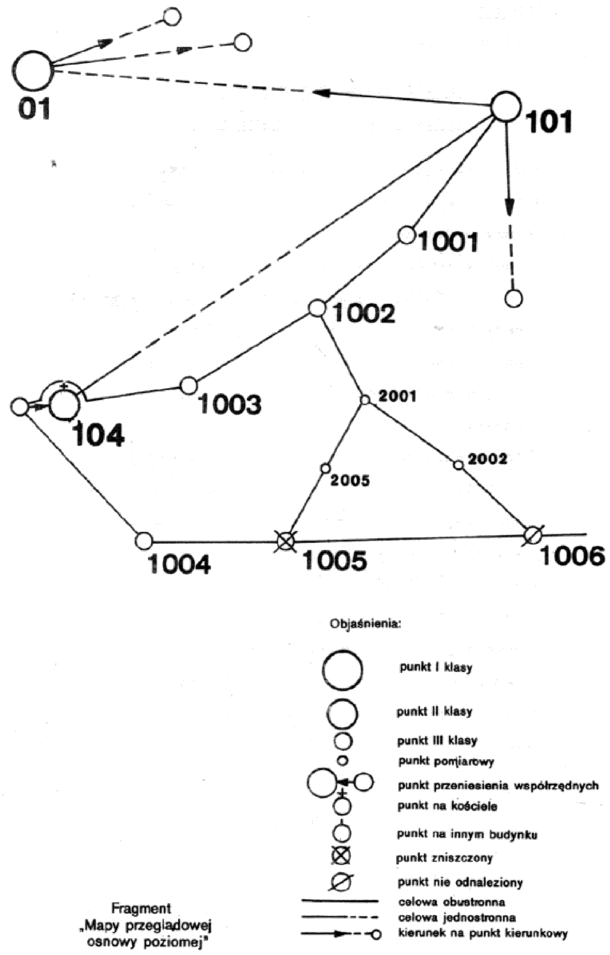

Fragment mapy przeglądowej przedstawia załącznik nr 6.1, a wzór opisu pozaramkowego przedstawia załącznik nr 10.
Załącznik nr 6.1
