Załącznik nr 7
Zasady sporządzania i prowadzenia "Mapy przeglądowej osnowy wysokościowej"
Mapę przeglądową prowadzi się jako nakładkę na mapę topograficzną w skali 1 : 10 000, na którą należy wkreślać:
- punkty osnowy wysokościowej I i II kl.
- koła o średnicy 5 mm i grubości 0,2 mm z wpisanymi w nie trójkątami równobocznymi,
- punkty osnowy wysokościowej III i IV kl. - trójkąty równoboczne o boku 2,5 mm wypełnione tuszem,
- oznaczenie cechy znaku wysokościowego np. AA 3401,
- stabilizowane punkty wysokościowej osnowy pomiarowej - koła o średnicy 2,5 mm z ukośnym krzyżem wewnątrz koła,
- oznaczenie znaków zniszczonych lub nie odnalezionych,
- numery punktów - wysokości cyfr 2 mm.

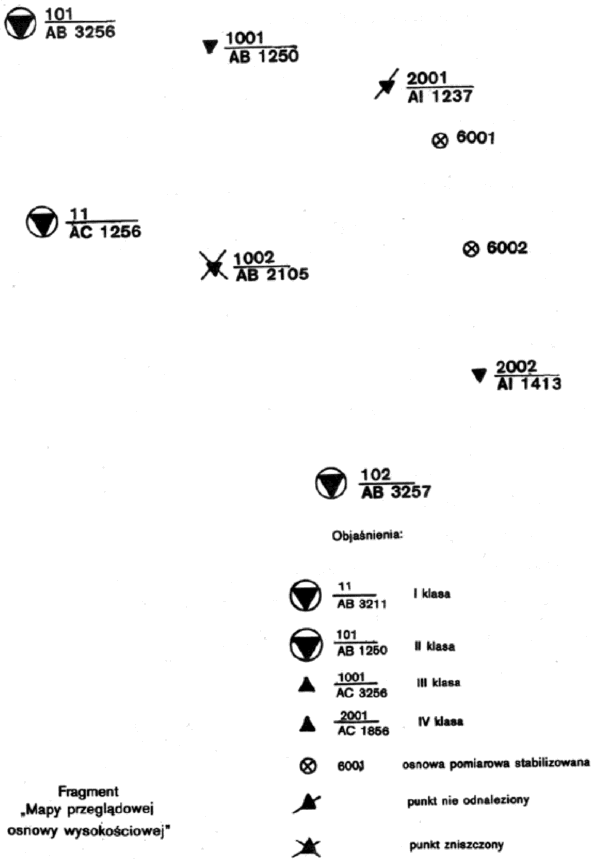

Fragment mapy przeglądowej przedstawia załącznik nr 7.1, a wzór opisu pozaramkowego przedstawia załącznik nr 10.
Załącznik nr 7.1
