Załącznik nr 9
Zasady sporządzania i prowadzenia "Mapy przeglądowej dokumentów skompletowanych obiektami"
Mapę przeglądową prowadzi się na mapie topograficznej w skali 1 : 10 000 dla każdej podstawowej jednostki segregującej.
Po przyjęciu do zasobu należy na mapie przeglądowej przedstawić punktowo, liniowo lub powierzchniowo zasięg roboty, w wyniku której powstały dokumenty skompletowane obiektami.
W przypadku dokumentów skompletowanych obiektami dotyczących więcej niż jednej podstawowej jednostki segregującej należy ich zasięg oznaczyć również na pozostałych arkuszach map przeglądowych podając na tych arkuszach pełny numer ewidencyjny roboty (numer podstawowej jednostki segregującej, w której zaewidencjonowano robotę i numer porządkowy z KERG).
W przypadku nakładania się obiektów można ich zasięgi i oznaczenia wyróżnić kolorem lub graficznie zróżnicować.

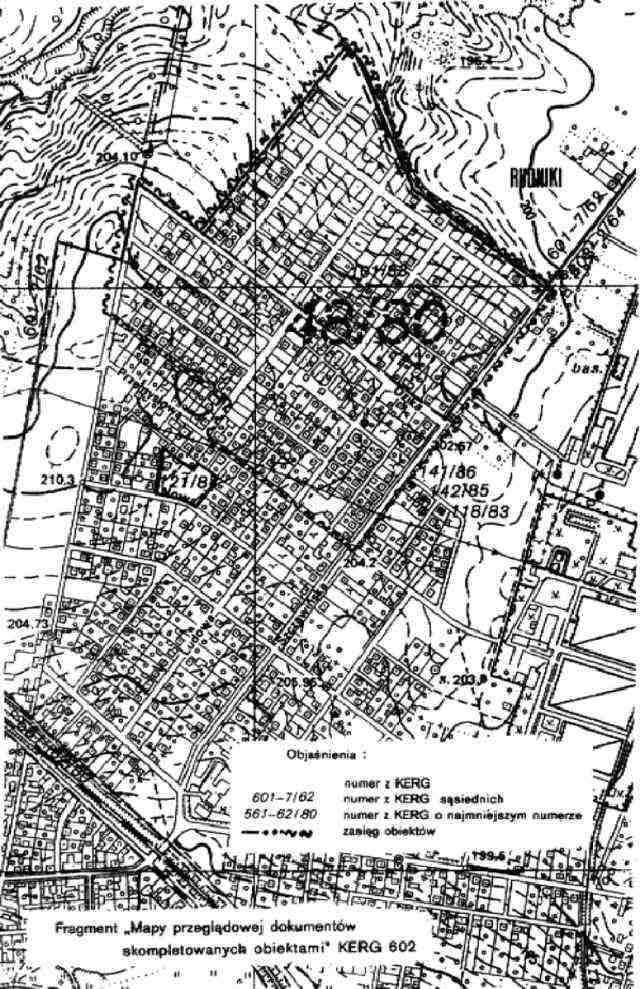

Fragment mapy przeglądowej przedstawia załącznik nr 9.1, a wzór opisu pozaramkowego - załącznik nr 10.
Załącznik nr 9.1
